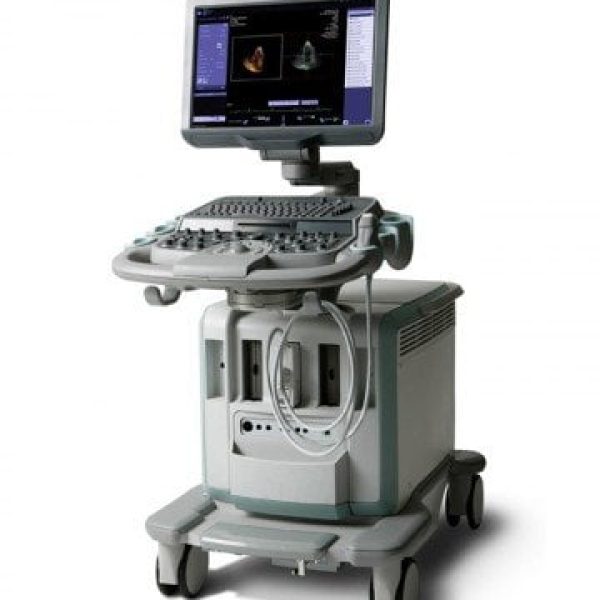

Acuson SC2000

MICRO-SITIO: SC2000™ PRIME

Definiendo los estándares del mañana, el Acuson SC2000™ presenta técnicas innovadoras que ofrecen una calidad superior de imagen y soluciones para el flujo de trabajo con resultados cuantificables. Acuson SC2000™, el equipo de alta gama en ecografía cardiológica.

Mediante una innovadora herramienta de reconstrucción instantanea, cuantificación y doppler color volumétrico en tiempo real, ACUSON SC2000™ nos permite conseguir un balance entre análisis de precisión y rápida toma de decisiones durante intervencionismo avanzado.

El equipo ACUSON SC2000™ con sus sondas TEE Z6Ms True Volume y 4Z1c Matrix Array, permite obtener una imagen volumétrica de 90ºx90º con doppler color en un solo latido. Esta tecnología avanzada en ecocardiografía, ofrece al intervencionista la visualización simultanea formas, flujos y función.

En pacientes con arritmias se pueden obtener imágenes en tiempo real sin necesidad de sincronización mediante ECG o suspensión de la respiración del paciente, este es un rasgo que diferencia al equipo con las demás tecnologías basadas en stitching.

Information Rate: La tasa de transferencia y procesamiento de un sistema define su límite en calidad de imagen y la eficiencia alcanzable durante el examen. Con 2,88 GB/s, el sistema Acuson SC2000 claramente supera a los sistemas de ultrasonido convencionales.

eSie Valves Package: Es el conjunto de herramientas que permiten el análisis volumétrico cuantitativo de las imágenes obtenida con la sonda TEE
La modelización de un ciclo cardíaco se realiza en sólo 4 segundos de modo completamente automático.
Ofrece una visualización anatómica y un completo paquete de medidas geométricas de aorta y la válvula mitral. El modelo incluyen la raíz aórtica, anillo y valvas, así como el anillo de la válvula mitral y valvas.

008 copia
eSie PISA Volume Analysis: la detección de doppler color 3D en tiempo real, permite analizar los flujos en el espacio. Este software es capaz de determinar la superficie de isovelocidad y dimensionar el ORE real de modo automático.
D’art Navigation Tool: Una herramienta de navegación intuitiva que permite al usuario navegar por el modelo 3D utilizando planos anatómicos libres, lo que mejora el flujo de trabajo. Permite una rápida orientación de la pantalla a la vista anatómico de interés.

Dual V Navigation Tool: Esta nueva herramienta de edición 3D permite al usuario colocar un cuadro de corte alrededor de un objetivo (ej. la válvula mitral) y luego visualizar dos representaciones del volumen simultáneas desde dos direcciones de observación opuestas, según se defina en el cuadro de edición. Esto permite observar la anatomía por ejemplo de la válvula de corazón simultáneamente en 3D a partir de ambos lados, ventricular y auricular.

Surgical view of Mitral Valve: Un simple control en la interface del sistema (botón MV) permite al usuario obtener rápidamente una visión quirúrgica de la válvula mitral con un presionar un boton. Con solo 1 click permite la orientación rápida del volumen y manipulación de los planos de corte, para llegar a la vista anatómica de interés.

SieShell View: Visualización de la reconstrucción 3D dividido en mitades, por lo que el usuario puede visualizar todo el volumen. SieShell se puede aplicar a volúmenes de modo B y Doppler color.

SieSync Volume Navigation Tool: Una herramienta de ajuste de volumen que sincroniza el plano de corte y la dirección de visualización de acuerdo a la posición del plano de referencia seleccionado.

CK SIE CHELL2
SC2000
eSie VVI Technology: eSie VVI™ velocity vector imaging. Es la tecnología desarrollada por Siemens, que mediante speckle tracking, permite el análisis de motilidad bidimensional. eSie VVI calcula strain, strain rate, rotación y torisión. Ofrece unarepresentación vectorial de la velocidad relativa del tejidocuadro a cuadro, eSie VVI mide el desplazamiento de cada segmento a lo largo del ciclo cardíaco. La representación visual de los mecanismos de contracción-relajación, facilita la interpretación, y la cuantificación permite generar informes consistentes.

Sress Echo: la plataforma de Echostress permite adquisición sincronizada con ECG, visualización, selección, comparación, evalucaión y almacenamiento de multiples cilos cardíacos. El sistema permite adquirir imágenes doppler color y espectral durante el protocolo, sin necesidad de interrumpir o pausar el estudio
Flujo de trabajo basado en conocimiento: incrementa la productividad reduciendo el timepo de cada estudio mediante herramientas de medición automática y protocolos: eSie Measure, eSie LVA Volume (Volumetría de Ventrículo Izquierdo), eSie RVA Volume (Volumetría de Ventrículo Derecho) , eSie PISA Volume Analysis.
VVI SC2000
Arquitectura de imagen volumetrica completa en tiempo real.

64 formadores de haces trabajando en paralelo (beamformer), hasta 884.736 canales de procesamiento en recepción.

Modo volumetrico: Las sondas TEE Z6Ms True Volume y 4Z1c Matrix Array, permiten la adquisición instantánea de un volumen completo de 90º x 90º, en un latido sin restricciones (los sistemas tradicionales requieren de 2 a 7 latidos, sicronización con ECG y mantener la respiración).

TEE Instantaneous Volume Color Doppler (CDV, DTV) with the Z6Ms Transducer (Mas Información)

Hasta 18 volumes/sec a 60° x 60° B-mode y 45° x 45° color Doppler

Máxima resolución 122 volumes/sec en modo Doppler Color

IN Focus imaging technology: enfoque continuo de todo el campo de vision (soportado en 2D y 3D) (Ver mas)

Diseño ergodinámico de avanzada. Facil movilidad. Disposición centralizada de mandos. Panel de control flotante.

Pantalla plana de 21,5″ articulada multi direccional. Formato widescreen 16:10. Resolución 1920 x 1080.

8 bit (16.7 million colors). Area ecográfica 1024 x 768 pixels (clips)
